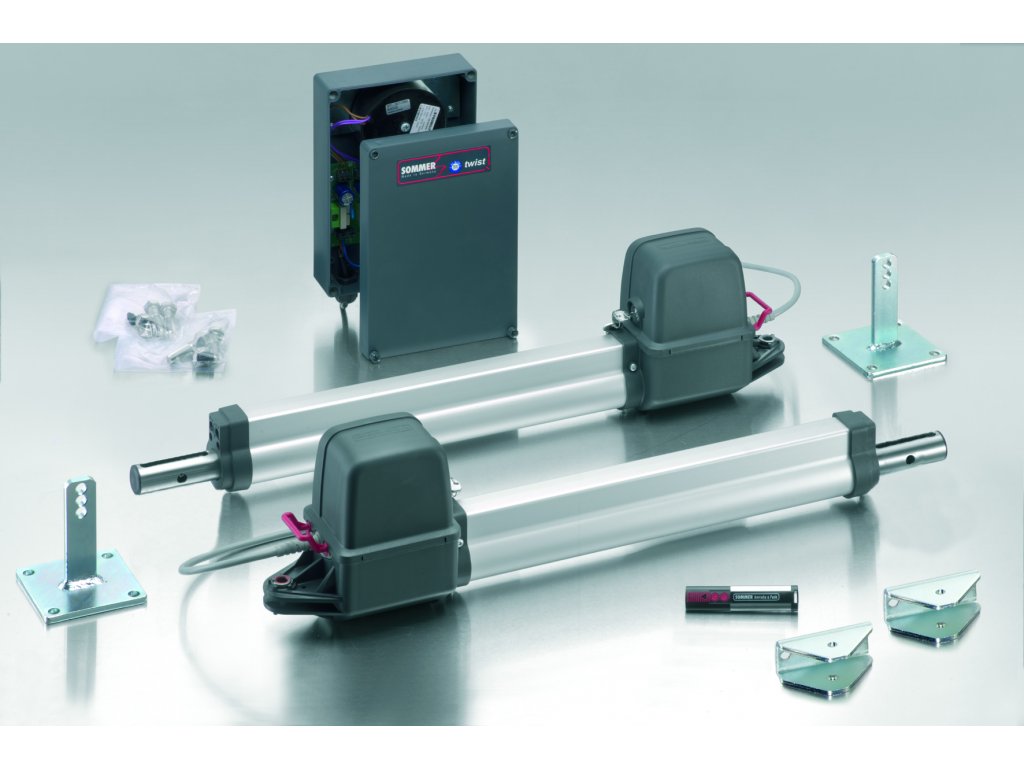

Twist 200 EL set pre dvojkrídlovú bránu

Kód: 3230V019
Neohodnotené
Značka: Sommer
582 € / ks 698,40 € vrátane DPH
Skladom
Môžeme doručiť do:
7.7.2022

Detailné informácie

Podrobný popis

Šírka krídla brányl)2,5 m, alebo až 300 kg hmotnosť krídla brány2)

  • Rozmer „B" do 380mm
  • Elektromagnetické koncové spinače
  • pohon na 24V jednosmerný prúd so spomalením a detekciou prekážok
  • funkcia automatického zatvárania a osobného vchodu, možno zapojiť magnetický zámok
  • štvortlačidlový diaľkový ovládač Pearl (4018V000) a svetelná závora (7029)
  • móže sa namontovať aj na bránu otváranú smerom von



1) max. hmotnosť krídla brány 200 kg,
2) max. šírka krídla brány 1,5 m

Upozornenie: pred začiatkom montáže treba stanovit rozmery A a B. Bez správneho stanovenia týchto rozmerov pohon nemožno presne namontovat a prevádzkovať.

Rozmery A a B treba zvoliť tak, aby požadovaný uhol otvárania (D) bol vyhovujúci. Uhly otvárania uvedené v tabul'ke, sú smerodajné hodnoty, zadajte najväčší dostupný uhol otvárania. V prípade úpine krytého krídla brány širšieho ako 1,5 m musí byt rozmer B min. 140 mm!

Zadané smerodajné hodnoty boli vypočítané pomocou nižšie uvedených údajov:

Rýchlosť vetra: 28,3 m/s, Výška brány: 2,0 m; šírka brány: 2,5 m; Pokrytie povrchu brány: 35 %; bez elektrického zámku

  • Čím je väčší rozmer B, s tým väčšou citlivosťou možno nastaviť detekciu prekážok Väčší rozmer B zlepšuje silový prenos medzi pohonom a krídlom brány. Tým sa zaťaženie pohonu znižuje, a zároveň sa tým predlžuje aj jeho životnosť.
  • V prípade, že sa rozmer oboch stĺpov líši, treba vo zvýšenej miere bráť ohl'ad na túto skutočnosť.



Dodatočné parametre

Kategória: Pohony krídlových brán
Počet krídiel: dvojkrídlová brána
Šírka brány: max. 2.500 mm
